橡膠補償器與波紋補償器的異同
橡膠補償器與波紋補償器的異同
橡膠補償器一般是由兩端帶橡膠凸緣的光滑波形補償元件與金屬法蘭組成。金屬法蘭常采用松套結構。波形補償元件表面為橡膠，內層為數層強力纖維或鋼帶(絲)加強的夾層。加強纖維或鋼帶(絲)等加強夾層一直延伸到兩端的像膠凸緣，凸緣內有硬鋼絲骨架。
橡膠補償器有具有較大位移補償能力，可進行軸向、橫向和角向位移的補償，有降低噪音、減少震動和一定的防腐能力。其耐壓高、彈性好、位移量大、吸振降噪效果好、安裝方便等特點，可廣泛用于給水排水，暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

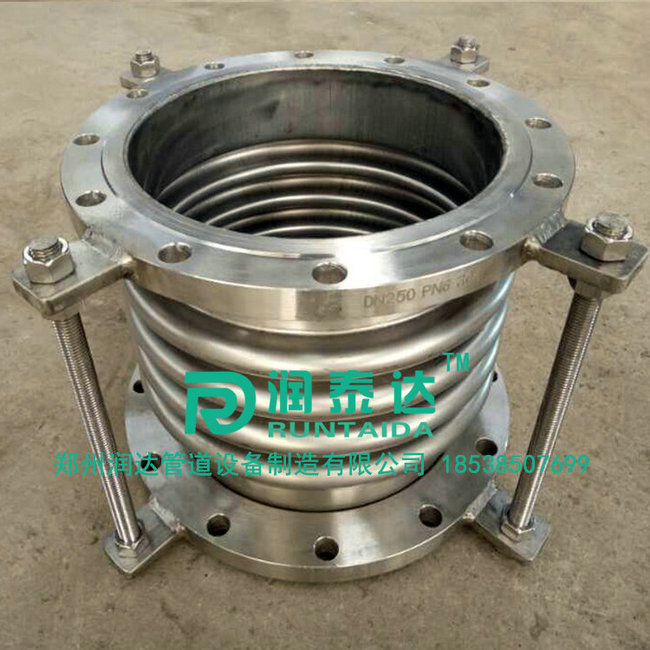

波紋補償器能夠起到伸縮作用主要是靠波紋管來實現的，對波紋補償器的功能及強度設計主要是對波紋管的設計，對波紋管的不同設計及組合，可以使波紋管拉伸、壓縮或彎曲，從而形成軸向、橫向、角向三種基本形式的波紋補償器。
波紋補償器用于設備與設備之間的連接，其作用是補償兩設萬備之間管路的熱膨脹，減小安裝誤差對設備產生的力，方便安裝。采用彎管力平衡式波紋補償器能使設備不受內壓產生的盲板力作用，改善設備的受力狀況，設備容易固定。
波紋補償器作為泵用軟聯管應用在泵的進、出口管路上。在泵的進、出口管路上安裝的通用型(即萬能式)膨脹節來補償管路的熱膨脹，減小管路熱膨脹對泵的推力，或吸收泵運行產生的振動。
