關于套筒補償器的分類與介紹
關于套筒補償器的分類與介紹？今天，我公司就這個問題給出了答案，下面就是我公司整理的答案：

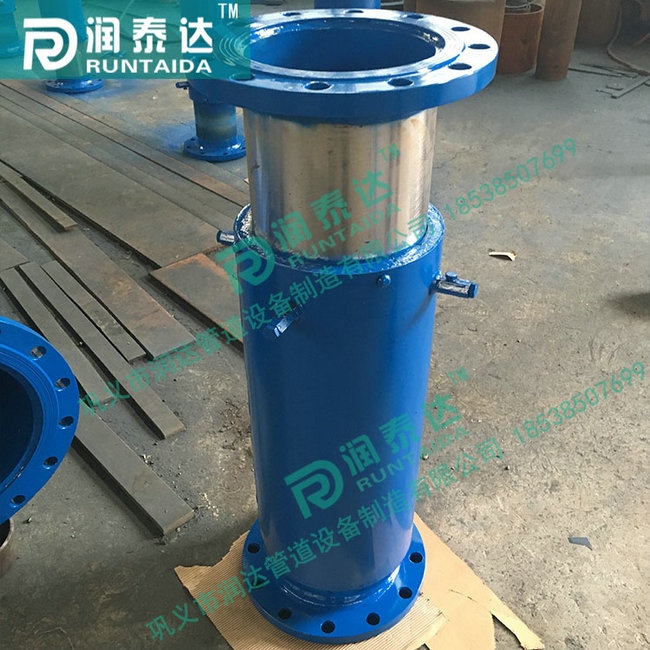

1、套筒補償器是一種安裝在任何輸送無腐蝕的單相或多相流體的管道之中的補償器，主要由套筒(芯管)、 外殼、密封材料等組成，由于補償管道的軸向伸縮及任意角度的軸向旋轉。具有體積小，補償量大的特點。
廣泛應用于城鎮供暖、冶金、礦山、發電、石油、化工、建筑等行業的輸送管道之中。
2、新式套筒補償器的內套管與管道連接，采用高性能自壓式動密封的原理和結構，它可以隨著管道的伸縮在外殼內進行自動滑動，能適應任何管道的密封要求。外殼與內套筒之間采用新型合成材料密封，能耐高溫、防腐蝕、抗老化，適用溫度-40℃至150℃，特殊情況下可達350℃。既能保證軸向滑動，又能保證管內介質不泄露。
3、新式套筒補償器設計了防拉斷裝置，可保證在其伸縮到極限位置時不被拉開，從而使整個管網運行的安全性大大提高。
4、套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超高的系統上。
5、直埋套筒補償器二十年以上免維護，能直接埋于地下，安裝時不需要設置維修井，可降低工程造價。
6、套筒補償器在安裝使用時，可合理消除管道線性補償和角度補償過程中產生的應力。
7、套筒補償器有法蘭、焊接連接方式，可分成單向和雙向兩種類型
以上就是我公司給大家介紹的"關于套筒補償器的分類與介紹"，希望對大家有所幫助。如果還有更多疑問，請登錄我們的網站，給我們留言，我們隨時為您解答!
公司主要產品有：直埋套筒補償器，雙向套筒補償器，套筒式波紋補償器，直埋式套筒補償器，彈性套筒補償器，熱力套筒補償器，套筒伸縮器，波紋補償器，無推力套筒補償器，旋轉補償器，防水套管，柔性防水套管，剛性防水套管，防水預埋套管，鋼制柔性防水套管，不銹鋼剛性防水套管，02S404防水套管，國標柔性防水套管，碳鋼剛性防水套管，國標防水套管，伸縮器，伸縮接頭，傳力接頭，單法蘭松套限位伸縮接頭，雙法蘭松套限位伸縮接頭，單法蘭松套傳力接頭，雙法蘭松套傳力接頭，可拆式傳力接頭，伸縮器等。
公司技術力量雄厚、裝備齊全精巧、具有化學分析、光譜分析、鹵素查看、超聲波探傷、渦流探傷、射線探傷、金相分析、拉力試驗、應力分析、疲倦試驗、并輔以微機分析等搶先的查看辦法。
公司在不斷發展中，本著“以人為本”的處理理念，重視運用現代化的處理。以“質量?jī)?yōu)異,信譽第一，盡心竭力”為指導思想，以“開新、立異、務實、高效'為翻開主旨，為用戶供應優異的產品和超卓的效能。
套筒補償器參數表
|
公稱直徑 DN |
管外徑×壁厚 DW×s |
補償量 ΔL |
安裝長度 Lmax |
填料室外徑 D |
重 量 Kg |
|
25 |
32×4 |
140 |
530 |
50 |
4.81 |
|
32 |
38×4 |
140 |
550 |
57 |
4.9 |
|
40 |
51×4.5 |
140 |
550 |
68 |
6.1 |
|
50 |
57×4 |
140 |
550 |
80 |
7.15 |
|
70 |
76×4.5 |
180 |
640 |
100 |
12.43 |
|
80 |
89×5 |
180 |
660 |
113 |
14.5 |
|
100 |
108×5 |
180 |
660 |
130 |
17 |
|
125 |
133×5.5 |
180 |
690 |
170 |
22.83 |
|
150 |
159×5.5 |
180 |
690 |
190 |
29.55 |
|
200 |
217×7 |
240 |
810 |
257 |
52.43 |
|
250 |
273×7 |
240 |
810 |
310 |
69.46 |
|
300 |
325×8.5 |
300 |
940 |
366 |
97.00 |
|
350 |
377×10 |
300 |
960 |
417 |
128 |
|
400 |
426×12 |
300 |
960 |
466 |
155 |
|
450 |
482×12 |
320 |
970 |
524 |
177.7 |
|
500 |
534×13 |
320 |
1010 |
573 |
213.28 |
|
600 |
636×14 |
340 |
1050 |
676 |
280.42 |
|
700 |
726×15 |
340 |
1080 |
768 |
358.23 |
|
800 |
826×16 |
360 |
1125 |
878 |
467.62 |
|
900 |
926×16 |
360 |
1125 |
980 |
553.8 |
|
1000 |
1026×16 |
360 |
1125 |
1082 |
647.44 |
