套筒補償器結構的受力分析
2017-12-28 17:08:50??????點擊：

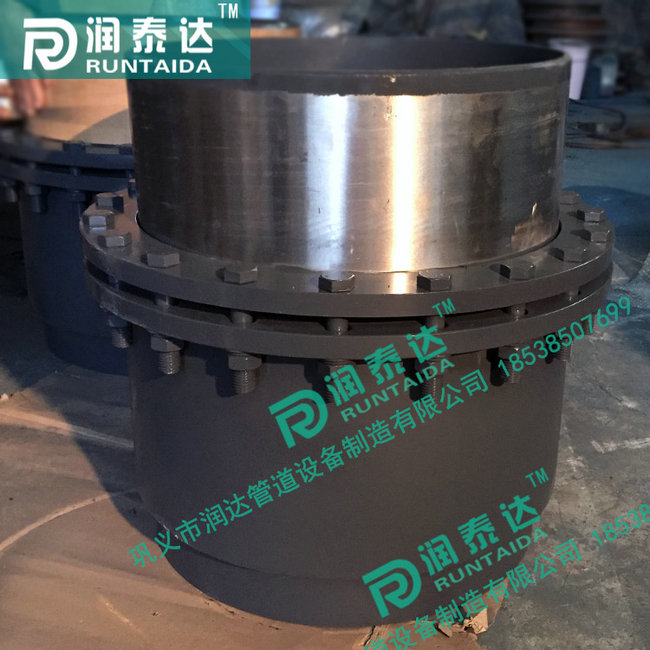

我公司生產的平衡式套筒補償器是在芯管外安裝了一個環形活塞，并使活塞的總面積等于信管的截面積，這事陪你過橫式套筒補償器實現自動平衡的核心技術，平衡式套筒補償器結構的受力分析如下：
假設在一段管道上安裝了自動平衡補償器，介質壓力產生的軸向推力，其方向相反，大小相等，這兩個力分別作用在套筒的連接管道上，若不能平衡，就應分別有左右兩段管道上的固定支架承受?，F(xiàn)在采用附加活塞體，活塞體內的介質通過連通孔與管道相連，介質壓力同樣作用在活塞體上，活塞體的面積等于管道的截面積，通過活塞拉桿與左邊套筒相連接，作用力和反作用力，大小相等，方向相反，于是兩對作用力的大小相等，方向相反，作用在一條直線上，使介質壓力產生的軸向力得到了平衡。平衡式套筒補償器和直埋套筒補償器結構在管道試壓時，不會出現自動拉開的問題，也不會使套筒相對安裝位置發生移動，便于施工安裝。
假設在一段管道上安裝了自動平衡補償器，介質壓力產生的軸向推力，其方向相反，大小相等，這兩個力分別作用在套筒的連接管道上，若不能平衡，就應分別有左右兩段管道上的固定支架承受?，F(xiàn)在采用附加活塞體，活塞體內的介質通過連通孔與管道相連，介質壓力同樣作用在活塞體上，活塞體的面積等于管道的截面積，通過活塞拉桿與左邊套筒相連接，作用力和反作用力，大小相等，方向相反，于是兩對作用力的大小相等，方向相反，作用在一條直線上，使介質壓力產生的軸向力得到了平衡。平衡式套筒補償器和直埋套筒補償器結構在管道試壓時，不會出現自動拉開的問題，也不會使套筒相對安裝位置發生移動，便于施工安裝。
平衡式轉角式補償器是依靠芯管移動實現補償功能的，由于介質流動轉向在芯管端出現盲板，因此管段中，介質產生的軸向力在兩端得到了平衡。從而起到軸向補償?shù)淖饔谩?
