潤達專業技術員介紹大拉桿橫向波紋管補償器性能特點：

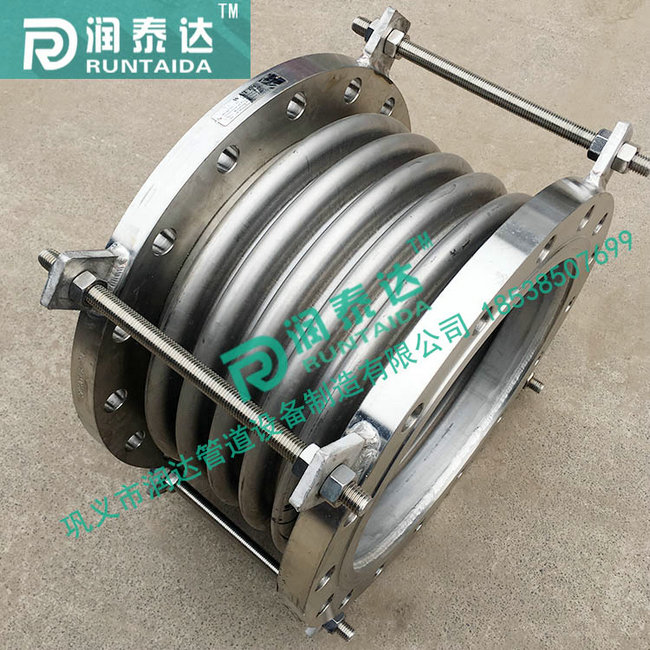

 由中間管所連接的兩個波紋管及拉桿、端板和球面與錐面墊圈等結構件組成，主要吸收橫向位移，也可用于補償軸向、橫向、角向以及由這三種形式合成的任意方向的位移。推薦使用將復式拉桿型膨脹節安裝在呈90°的Z形管道的中間短管臂內以補償兩端長管線軸向位移。 大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管、二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。

大拉桿橫向波紋補償器使用說明：

大拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。大拉桿橫向波紋補償器由接管、二個波紋管以及大拉桿等零件構成。大拉桿橫向波紋補償器能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。

大拉桿橫向補償器安裝注意事項：

 1、補償器安裝的必要步驟應預先計劃，安裝人員要熟悉這些步驟及制造廠商提供的使用說明及有關的技術資料。

 2、安裝前應檢查產品的型號是否與管線設計資料相符。

 3、大拉桿橫向型補償器是約束型補償器，安裝此種補償器不會使壓力推力作用在管線支座上，所以與之相連的支座為次固定支座。

 4、現場焊接補償器時務必將波紋管保護好，通常用濕中性石棉布保護。

 5、如果波紋管長度出廠時已經調整到規定的要求，但運輸過程中造成波紋管長度與下表不符，需將運輸拉桿調整到出廠長度。

 6、不允許用波紋補償器變形（壓縮、拉伸、扭轉）的方法來調整管道的安裝偏差，以免影響補償器的正常功能，降低使用壽命和增加管系、設備及支承件的載荷。建議管系上的一個配對法蘭保留到補償器就位后焊接。

 7、補償器裝于管道后，試壓前在確保固定與導向正確的前提下，拆除運輸、固定構件（此類零件上一般貼有安裝后拆除標志或涂黃漆），或按設計要求將限位裝置調到規定位置。

 8、補償器所有的活動元件不得被外部構件卡死或限制其活動范圍，波紋管的波紋間不應有防止其變形的異物，且不能用含氯的清洗劑或鋼絲刷清除波紋管的污物。

9、用于蒸汽管線時，水平管線應有低點疏水、垂直管線在水平管上應有疏水裝置，不允許有盲腸以免發生水擊。輸油管線應有回油裝置和安全閥，防止?jié)q油時壓力急劇升高。易燃、易爆管線要有安全閥，用于易燃、易爆管線中補償器的周圍要設有效的防護裝置，以免萬一發生爆炸造成人員傷亡。

10、焊接時嚴禁將地線接于波紋管上。
