旋轉補償器的主要特點和組成部分
旋轉補償器在熱網中的應用也越來越廣泛，旋轉補償器用于熱網管道位移補償裝置。其主要特點是：結構緊湊、補償量大、流動阻力小、零泄漏、不用維修。其特征在于彈簧壓緊法蘭與內管之間以高精密加工手段達到之間配合間隙小，兩至三只組合使用吸收補償熱網管道的軸向位移和軸向推力。
免維護無推力旋轉補償器是用于熱網管道位移補償裝置，主要由內外管和密封填料及彈簧壓緊裝置構成。其特征在于彈簧壓緊法蘭與內管之間以高精密加工手段達到之間配合間隙小，本實用新型兩至三只組合使用吸收補償熱網管道的軸向位移和軸向推力。產品密封性好，無須停產維護，而且產品采用精密加工，使產品零件之間配合更合理，裝配更精確，保證了產品同心度，產品承受角向、橫向位移能力大大提高，穩定性好，提高了產品的安全性和密封性。

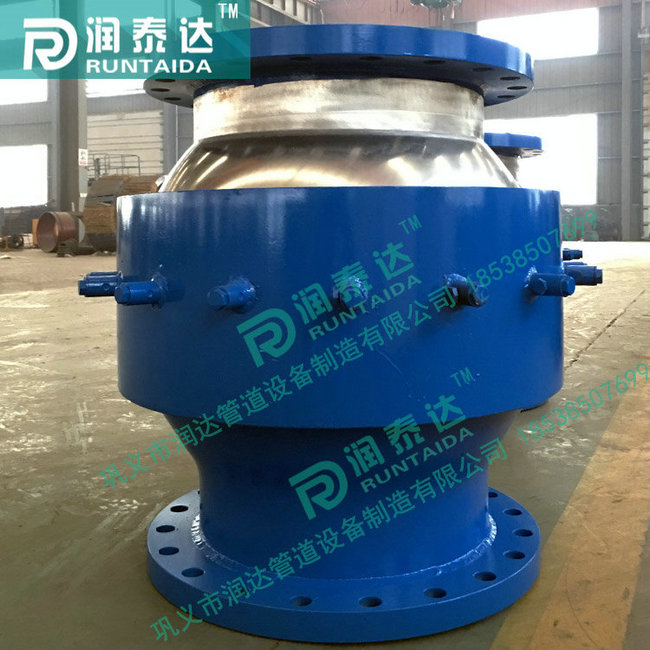

旋轉補償器是熱力管道熱膨脹補償方面的一種新型補償器。旋轉補償器的構造主要有整體密封座、密封壓蓋、大小頭、減摩定心軸承、密封材料、旋轉筒體等構件組成，安裝在熱力管道上需兩個以上組對成組，形成相對旋轉吸收管道熱位移，從而減少管道之應力。
1、補償量大，可根據自然地形及管道強度布置，最大一組補償器可補償500m管段；
2、不產生由介質壓力產生的盲板力，固定支架可做得很小，特別適用于大口徑管道；
3、密封性能優越，長期運行不需維護；
4、投資大大節約；
5、設計計算方便；
6、旋轉補償器可安裝在蒸汽地埋管和熱水地埋管上，可大量節約投資和提高運行安全性。
旋轉補償器在管道上一般按150～500m安裝一組（可根據自然地形確定），有十多種安裝形式，可根據管道的走向確定布置形式。采用該型補償器后，固定支架間距增大，為避免管段撓曲要適當增加導向支架，為減少管段運行的摩擦阻力，在滑動支架上應安裝滾動支座。
|
公稱通徑 |
最小長度 |
安裝長度 |
最大長度 |
伸縮量 |
|
40 |
130 |
150 |
170 |
40 |
|
50 |
135 |
155 |
175 |
40 |
|
65 |
150 |
175 |
200 |
50 |
|
80 |
170 |
200 |
230 |
60 |
|
100 |
170 |
205 |
240 |
70 |
|
125 |
190 |
225 |
260 |
70 |
|
150 |
210 |
250 |
290 |
80 |
|
200 |
220 |
260 |
300 |
80 |
|
250 |
235 |
275 |
315 |
90 |
|
300 |
235 |
280 |
325 |
90 |
|
350 |
250 |
295 |
340 |
90 |
|
400 |
260 |
305 |
350 |
90 |
|
450 |
260 |
305 |
350 |
90 |
|
500 |
270 |
315 |
360 |
100 |
|
600 |
280 |
330 |
380 |
100 |
|
700 |
300 |
350 |
400 |
100 |
|
800 |
330 |
380 |
430 |
100 |
|
900 |
330 |
380 |
430 |
100 |
|
1000 |
350 |
400 |
430 |
100 |
|
1200 |
350 |
400 |
450 |
100 |
|
1400 |
390 |
445 |
450 |
110 |
|
1600 |
410 |
465 |
500 |
110 |
|
1800 |
430 |
485 |
520 |
110 |
|
2000 |
450 |
510 |
540 |
120 |
|
2200 |
480 |
545 |
570 |
130 |
|
2400 |
500 |
570 |
610 |
140 |
|
2600 |
540 |
615 |
640 |
150 |
|
2800 |
580 |
660 |
690 |
160 |
|
3000 |
650 |
750 |
740 |
200 |
